PE 밸브

수도용 PE 밸브

특징
- 폴리에틸렌 재질로 내화학성, 내부식성으로 반영구적인 제품수명
- 시공 후 물성변화가 없으므로 기밀, 수밀상태의 지속성
- 사용압력 16KGF/cm2
- 밸브에 연결되는 파이프 종류에 상관없이 다양한 연결이 가능

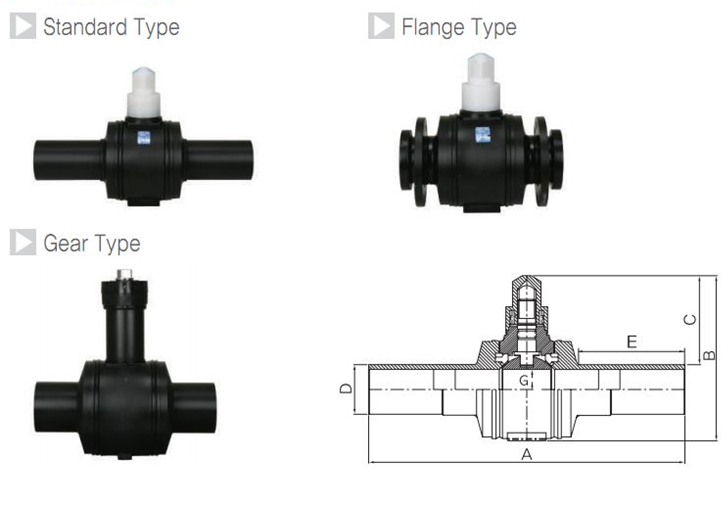

밸브 구조


밸브의 주요부분

NO 품명 재질 특성
1 BODY POLYETHYLENE KS M 3408(HDPE)
2 END POLYETHYLENE KS M 3408(HDPE)
3 BALL POLYPROPYLENE 내구성 및 충격우수
4 RETAINER POLYPROPYLENE 내구성 우수
5 BALL SEAT NITRILE 기밀성 우수
6 STEM POM 비틀림 강도 우수
7 STEM SEAT NTRLE 이중 SEAL 방식
8 OPERATOR SEAL NITRLE 외보의 수분 및 이물질 혼입 방지
9 OPERATOR POLYPROPYLENE 조작이 용이한 50mm사각

수도용 PE 밸브


표준형 주요 치수

규격(D) A
면간거리
A min
최단면간거리
B C D G 무게(kg)
KS(ISO) 구 SK
25mm 20A 292 244 130 82 92 27 0.47
32mm 25A 292 252 130 78 92 27 0.48
40mm 30A 292 244 130 74 92 27 0.49
50mm 40A 310 284 144 71 82 32 0.79
63mm 50A 660 310 250 147 170 45 2.6
90mm 75A 660 310 305 171 170 64 4.5
110mm 100A 730 390 381 209 170 91 9.1
140mm 125A 730 400 381 194 170 91 10.4
160mm(G) 150A(G) 810 480 485 251 170 122 19.2
225mm(G) 200A(G) 845 705 630 309 145 170 44.6
280mm(G) 250A(G) 828 705 630 281 140 202 46.2
315mm(G) 300A(G) 828 705 630 264 140 202 47.8
355mm(G) 350A(G) 978 705 805 314 145 289 111.7
400mm(G) 400A(G) 978 705 805 291 145 289 114.4
* (G)=Gear Type

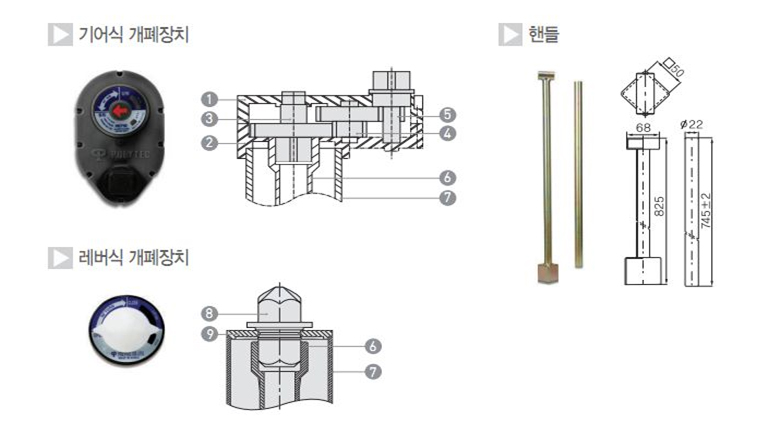

밸브의 작동 요령
1. 핸들 : 500mm 사각 구조이며 전규격 공용이다.
2. 연결 : 지상에서 핸들을 아답터에 끼운다.
3. 잠글때 : '열림' 위치에서 시계 방향으로 90˚ 회전시킨다.
4. 열때 : '닫힘' 위치에서 시계 반대 방향으로 90˚ 회전시킨다.
5. 기어식 : 동일한 방법으로 핸들을 2.5 회전시키면 개폐되어 완료시 '딱'소리가 난다.
